VF-series 薄板行業研制的一款激光工具機

VF-30光纖激光切割機，是駿屹激光針對薄板行業研制的一款激光工具機，此款機型
可搭載1000瓦-6000瓦光纖激光器，機床床身經過600℃退火去應力處理，可正常使用10年以上不變形

激光切割機——性能指標項	激光切割機——技術參數
激光功率	1KW / 1.5KW/ 3KW
總功率	8KW / 13KW / 18KW
機械定位精度	±0.05mm
機械重復定位精度	±0.03mm
主機外型尺寸	2280mm x 6630mm
工作臺行程	3000mm x 1500mm
空程快速移動速度	80m/min
最大加速度	0.6G/0.8G/1G
驅動系統	交流伺服
工作電壓	三相380v/50Hz
結構件	床身鋼結構，拉鋁橫梁

功能描述：

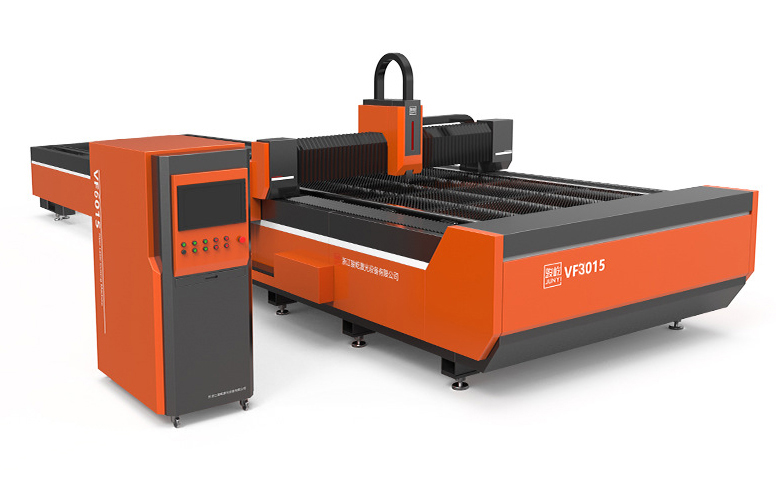

VF-3015光纖激光切割機，是公司根據五金行業需求研發的薄金屬光纖激光切割機，采用龍門雙驅結構，齒條導軌傳動，柏楚數控激光切割系統，防撞激光切割頭，加強

型焊接床身，整機穩定，操作簡單，實現高速打孔切割功能，切割鈑金、精密配件、五金工具、工藝禮品等金屬材料。

激光器：

采用國內 一 線 品 牌，創鑫光纖激光器，質量穩定可靠。

智能激光切割頭：

配置國 內 一 線 品 牌的智能切割頭。

1、非接觸式電容傳感器，自動檢測板材實際位置；

2、自動聚焦功能使更換板材時無需重新調焦，提高工作效率和加工精度；

3、使用變焦切割，使厚板切割時間大幅減少；

4、穿孔檢測功能，穿透后主動進行切割，無需額外等待時間。

柏楚數控切割系統：

1、系統采用 FSCUT 柏楚數控切割系統，數據傳送快速安全穩定，被廣泛應用于各個精密控制及加工領域。

2、以 WINDOWS 為平臺，具備開放式結構，操作簡單、易學，是該數控系統與傳統的數控系統的最大區別。系統提供機床參數、PLC 程序，方便用戶按照自己的需要

進行配置和調試，實現機床復雜的功能要求。

3、基本硬件配置：

1）CNC 控制單元（工業控制電腦）

2）接口模塊（I/O 模塊與軸控模塊）

3）NC 操作面板,無線操作盒

4）相關的標配電纜（顯示電纜、操作電纜、電源線）

5）基本軟件配置：CNC 軟件運行平臺（XP/WIN7）

冷水機：

1、采用國內工業制冷行業的品牌——特域冷水機；

以精密高效、智能方便、使用安全性能穩定和節能環保等多項優勢；

2、特域工業冷水機具備兩路水冷能夠同時冷卻激光器主體和切割頭，一臺多用， 既節省了成本，也方便了客戶，客戶再也不用擔心占空間，難搬運的問題了。采用雙溫雙

控模式全方位為光纖激光器提供最佳溫控解決方案，同時，用戶可根據實際需求，可手動設定水溫或切換到智能溫控工作模式；

3、含輸入輸出控制設備開關以及冷卻水流量、高低溫報警的先進功能。與同類相比，特域的制冷型冷水機的性能更為穩定耐用，在節能環保方面也尤為出色；

4、冷水機主要特點：

（1）主件：采用全新進口知名品牌壓縮機及大流量高揚程水泵，安全環保，省電耐用；

（2）零配件：絕大部分采用特域原廠產品，機型配置多，工作性能穩定，使用壽命長；

（3）功能：

  1）溫控精度達±1℃；

  2）具有多種報警保護功能：壓縮機延時保護；壓縮機過流保護；水流報警；溫度超高/低報警；雙泵雙溫，滿足光纖激光器主體與鏡片的不同需要；配有離子吸附過濾與

       檢測，符合光纖激光器的使用要求。

高精度機床設計與制造：

1、使用全球領先技術，耐高溫，防變形，受熱面積小，避免床身因長期受高溫變形，抗干擾能力強。保證了機床的同步性和在高速運行時的穩定性，大大提高了機床和

伺服電機的工作壽命。

2、采用熱處理和熱保護措施，機床鍍銅設計，可以實時散去加工板材產生的熱量，有效的保護機床，防止碰撞造成磨損；自動潤滑裝置，減少了機床的熱吸收，保證了

機床的長期運行精度，延長使用壽命；斜齒齒條，使機床運動更快，更安靜，讓您有一個良好的工作環境；龍門采用鋁合金底座，整體既輕便，堅固，使龍門運行更快，

更穩定。

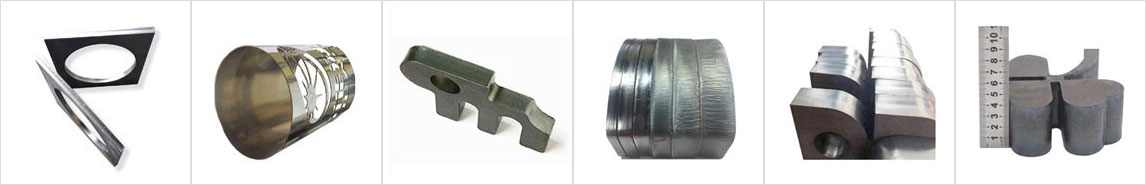

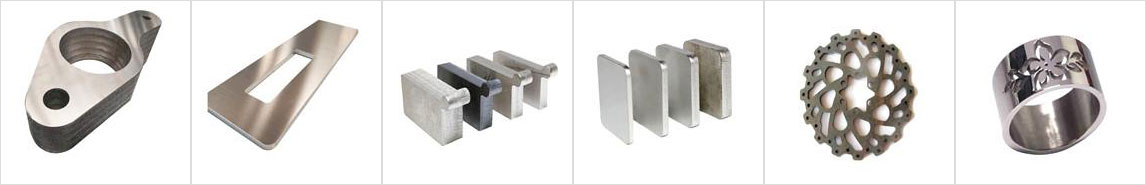

切割樣品：
